VOLTAGE REGULATOR/RECTIFIER

• 1 Blanco: Salida bateria
• 2 Azul blanco: Carga bateria
• 3 Amarillo: Bobina de luces
• 4 Amarillo rojo: Entrada de generador
• 5 Negro amarillo: Tierra o masa

• 1 Caja regulador: Masa
• 2 Verde: Bobina luces

• 1 Tierra o masa
• 2 Carga de bateria
• 3 Bobina de luces
• 4 Salida para bateria

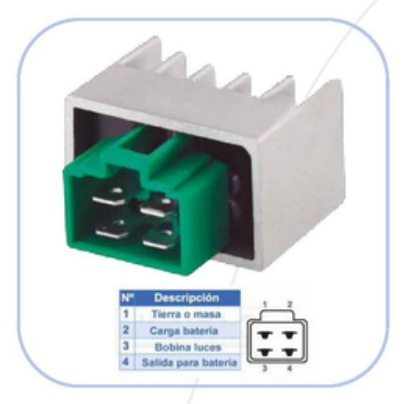

• 1 Tierra o masa
• 2 Carga bateria
• 3 Bobina luces
• 4 Salida para bateria

• 1 Bateria
• 2 Retorno Switch
• 3 Tierra o masa
• 4 Generador
• 6 Generador

• 1 Bobina de luces
• 2 Tierra o masa
• 3 Bobina carga de bateria
• 4 Salida para bateria

• 1 Blanco: Salida carga de bateria
• 2 Azul blanco: Bobina carga de bateria
• 3 Azul: Bobina carga de bateria
• 4 Amarillo: Bobina de luces
• 5 Amarillo rojo: Salida energia a farola
• 6 Negro Amarillo: Tierra o masa

• 1 Blanco: Salida carga de bateria
• 2 Azul: Bobina carga de bateria
• 3 Azul blanco: Bobina carga de bateria
• 4 Amarillo: Bobina de luces
• 5 Amarillo rojo: Salida energia a farola
• 6 Negro Amarillo: Tierra o masa

• 1 Generador
• 2 Retorno de switch
• 3 Tierra o masa
• 4 Bateria
• 6 Generador

• 1 Salida de bateria
• 2 Bobina de luces
• 3 Entrada de generador
• 4 Tierra o masa

• 1 Salida para bateria
• 2 Bobina de luces
• 3 Carga de bateria
• 4 Tierra o masa

• 1 Bateria
• 3 Tierra o masa
• 4 Generador
• 5 Generador
• 6 Generador

• 1 Tierra o masa
• 2 Carga de bateria
• 3 Bobina de luces
• 4 Salida para bateria

• 1 Bateria
• 2 Retorno de switch
• 3 Tierra o masa
• 4 Generador
• 6 Generador

• 1 Negro rojo: Bateria
• 2 Negro blanco: Tierra o masa
• 3 Amarillo: Generador
• 4 Amarillo: Generador
• 5 Amarillo: Generador

• 1 Corriente bobina
• 2 Tierra o masa
• 3 Carga bateria
• 4 Corriente bobina

Standard Voltage Regulator/Rectifier module

Standard Voltage Regulator/Rectifier module

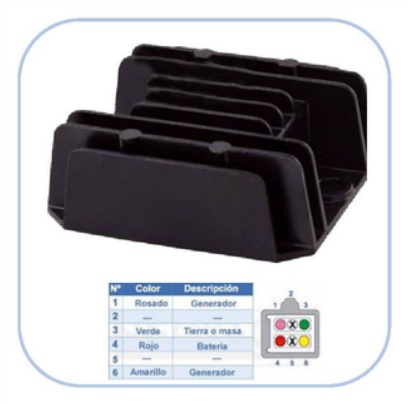

• 1 Rosado: Generador
• 3 Verde: Tierra o masa
• 4 Rojo: Bateria
• 6 Amarillo: Generador

• 1 Rosado: Generador
• 2 Negro: Retorno Switch
• 3 Verde: Tierra o masa
• 4 Rojo: Bateria
• 6 Amarillo: Generador

• 1 Rojo: Bateria
• 2 Negro: Retorno Switch
• 3 Verde: Tierra o masa
• 5 Amarillo: Generador
• 6 Amarillo: Generador

• 1 Bateria 12V (DC)
• 2 Negro: retorno de switch 12V DC
• 3 Verde: masa o tierra
• 4 Amarillo: entrada de voltaje
• 6 Amarillo: entrada de voltaje
